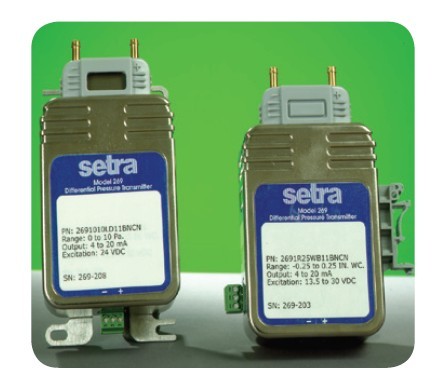

Setra 西特 Model 269 高性能微差压传感器 269高精度智能变送器
Setra 西特 Model 269 高性能微差压传感器 269高精度智能变送器特点：
◆ 10PSI过载能力
◆ 安装时间短
◆ 2线4～20mA的模拟输出与所有的能量管理系统兼容
◆ 误接线全保护
◆ 内部调整允许使用非稳压电源
◆ 阻燃外壳(UL 94 V-0认证)
◆ 符合CE标准
Setra 西特 Model 269 高性能微差压传感器 269高精度智能变送器概述；
西特的269 系列微差压传感器，测量差压和表压（静态）压力并将这一差压转换为成比例的电输出，您既可选用单向压力量程, 亦可选用双向压力量程。
269 系列提供4 ～ 20mA 模拟输出。Model269 采用改进了的全不锈钢惰性气体保护氩弧焊敏感元件。一个绷紧的不锈钢膜和一个与其绝缘的固定不锈钢电极构成了一个可变电容。正向压力使膜片向固定电极移动，电容值增大。减小压力，膜片则远离电极，电容值减小。电容的变化通过Setra 独特的电子电路检测并转变为线性直流信号。
Setra 西特 Model 269 高性能微差压传感器 269高精度智能变送器性能参数：
| 性能参数 |
| 精度 |
±0.25% FS 最高 |
| 非线性 |
±0.20%FS |
| 迟滞 |
0.10%FS |
| 非重复性 |
0.05%FS |
| 长期稳定性 |
0.5% FS/1 YR |
| 过载能力 |
10PSI(正负双向) |
| 最大静压 |
10psi |
| 安装影响 |
压力范围：0～0.5 in.W.C. 零点漂移(%FS/G)：0.60 压力范围：0～1.0 in.W.C. 零点漂移(%FS/G)：0.50 压力范围：0～2.5 in.W.C. 零点漂移(%FS/G)：0.22 |
| 温度影响 |
| 量程漂移 |
0.01%FS/℉ |
| 零点漂移 |
0.01%FS/℉ |
| 补偿范围 |
0至+140℉ |
| 物理参数 |
| 电气连接 |
螺纹终端条 |
| 压力连接 |
3/16″O.D.Barbed黄铜压力联接 |
| 安装 |
35mm Din 导轨 |
| 壳体 |
填充玻璃阻燃的聚酯(UL94 V-0认证);铰链覆盖 |
| 压力介质 |
典型空气或类似非导电气体 |
| 零点和量程调整 |
安全锁控制 |
| 电流输出 |
| 最大环路电阻 |
0至800Ω |
| 零压时的双向输出 |
12mA |
| 激励电压 |
9+0.02x环路阻抗min.～30+0.004x环路阻抗max.(VDC) |
| 输出 |
4至20mA |
| 电路 |
2线 |
| 环境参数 |
| 工作温度 |
-20至+160℉ |
| 储存温度 |
-65至+185℉ |
Setra 西特 Model 269 高性能微差压传感器 269高精度智能变送器应用行业： ● 制药车间压力监视
● 洁净室
● 隔离室
● 关键位置压力监测
● 暖通空调(HVAC)
● 能源管理系统
● 变风系统和风机控制(VAV)
● 环境污染控制
● 实验室和通风橱控制
● 烘箱增压及炉通风控制
|
